采用特殊屏蔽、隔離和接地等措施
過壓、過流及零位合閘保護功能
帶0.75倍電壓切換功能

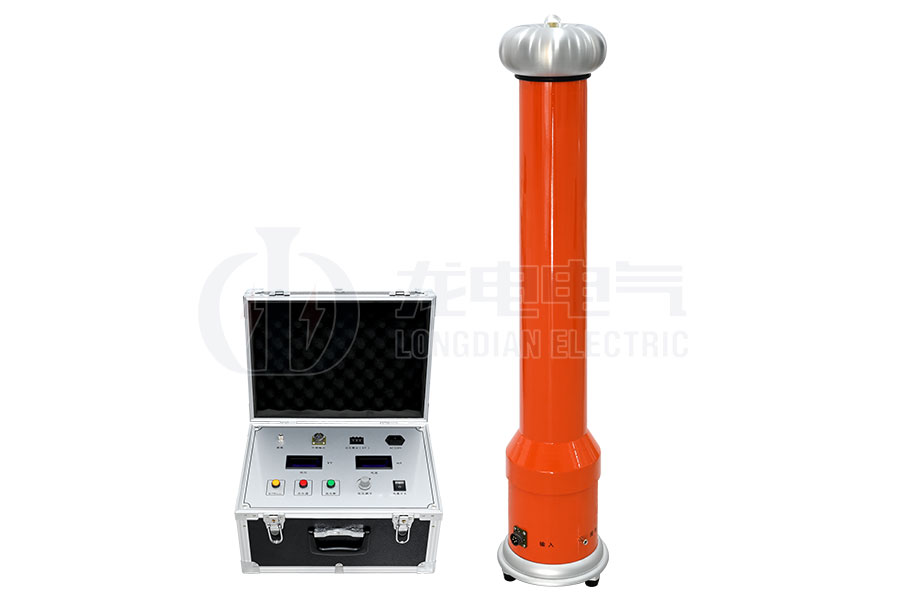

LDZGF分體式直流高壓發生器采用了高頻倍壓電路，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
產品別稱：直流高壓發生器、高壓發生器、分體式直流高壓發生器、中頻直流高壓發生器
| 規格/技術參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 額定電壓(kV) | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 額定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱質量 | 5.5 | 6.0 | 6.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.8 |
| 倍壓筒質量 | 8.7 | 9 | 9 | 24 | 24 | 24.5 | 33.5 | 33.5 | 33.5 |
| 倍壓筒高度 | 970 | 970 | 970 | 1250 | 1250 | 1250 | 1650 | 1650 | 1650 |
| 電壓精度 | ±(1.0%讀數＋2個字) | ||||||||
| 電流精度 | ±(1.0%讀數＋2個字) | ||||||||
| 紋波系數 | ≤0.5% | ||||||||
| 電壓穩定度 | 電源電壓變化±10%時≤1% | ||||||||
| 過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 | ||||||||
| 電源 | 單相交流50Hz 220V±10% | ||||||||
| 工作方式 | 間斷使用：額定負載30分鐘 | ||||||||
| 1.1倍額定電壓使用：10分鐘 | |||||||||
| 工作環境 | 溫度：-10℃～+40℃ | ||||||||
| 相對濕度：室溫為25℃時不大于85%（無凝露） | |||||||||
| 海拔高度：1500米以下 | |||||||||
| 帶電容，負荷能力 | 被試品電容量無限制 | ||||||||
| 可用1.5倍的額定電流充電 | |||||||||
| 結構特點 | 電氣絕緣倍壓筒 | ||||||||
| 空氣絕緣、無泄漏之慮 | |||||||||

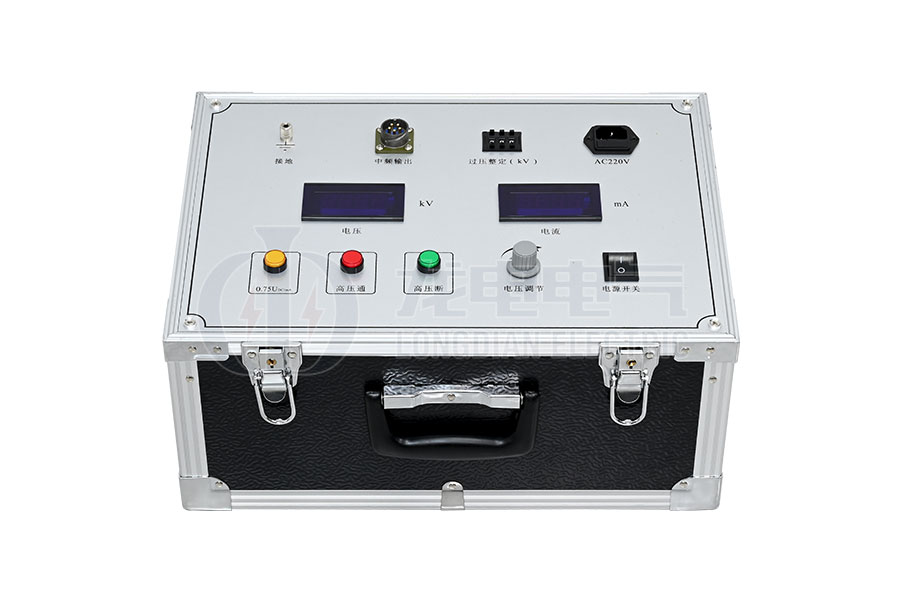

| 操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 | ||||||||
| 過壓保護采用數字撥碼開關，一目了然 | |||||||||
| 便攜式機箱，現場更方便 | |||||||||

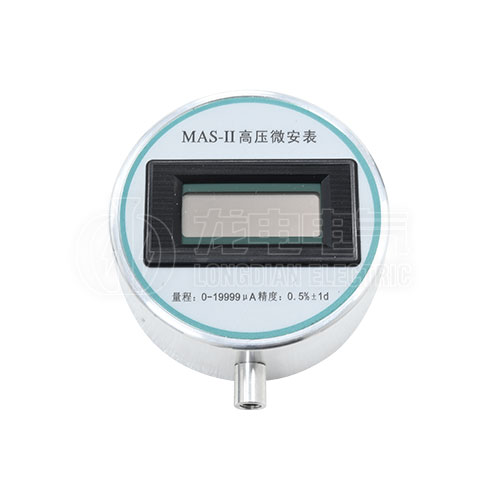

◆ 精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
◆ 電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。
◆ 負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。
◆ 采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。
◆ 增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
◆ 過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
◆ 故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。

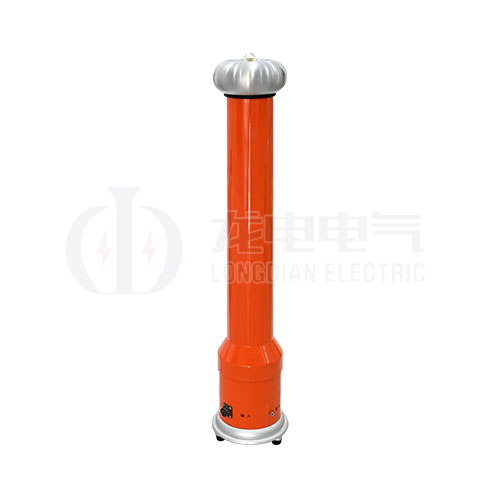

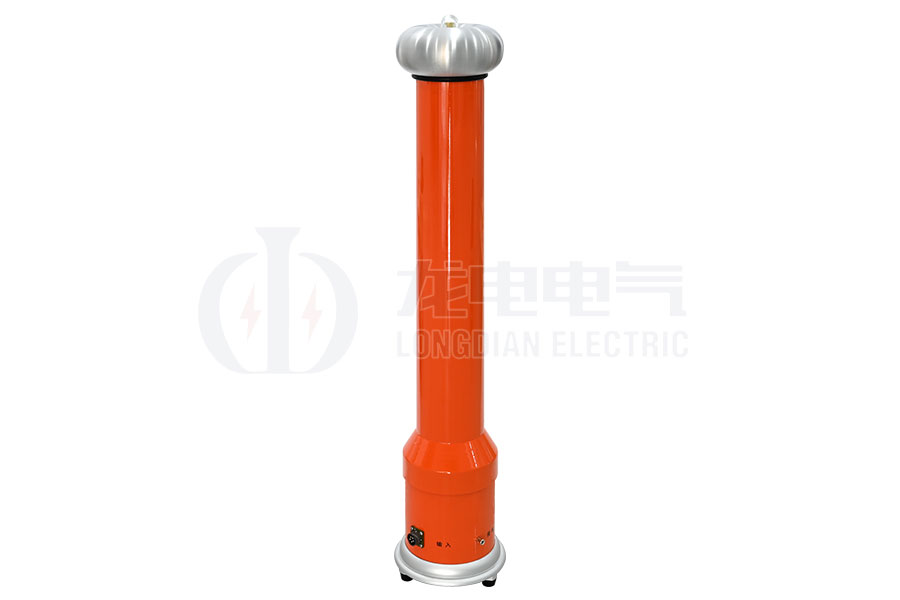

◆ 倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。

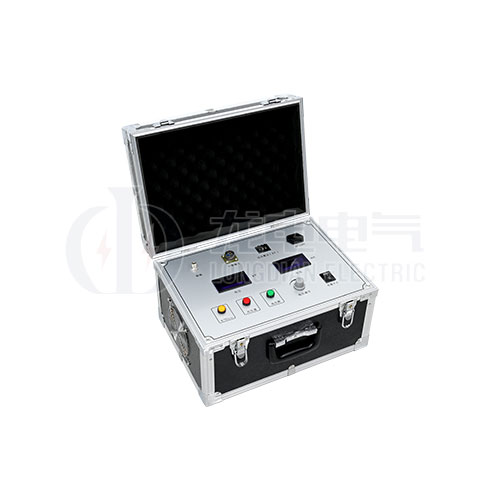

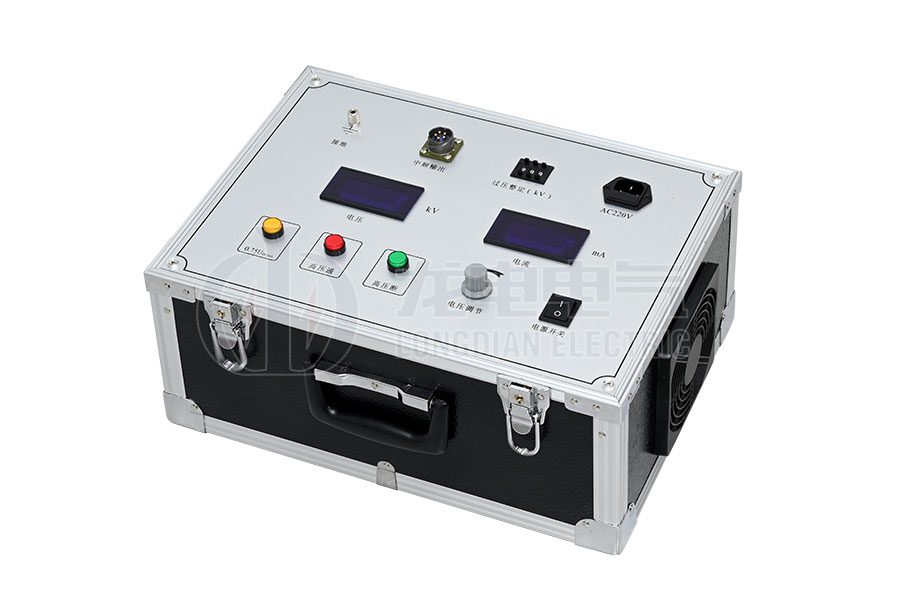

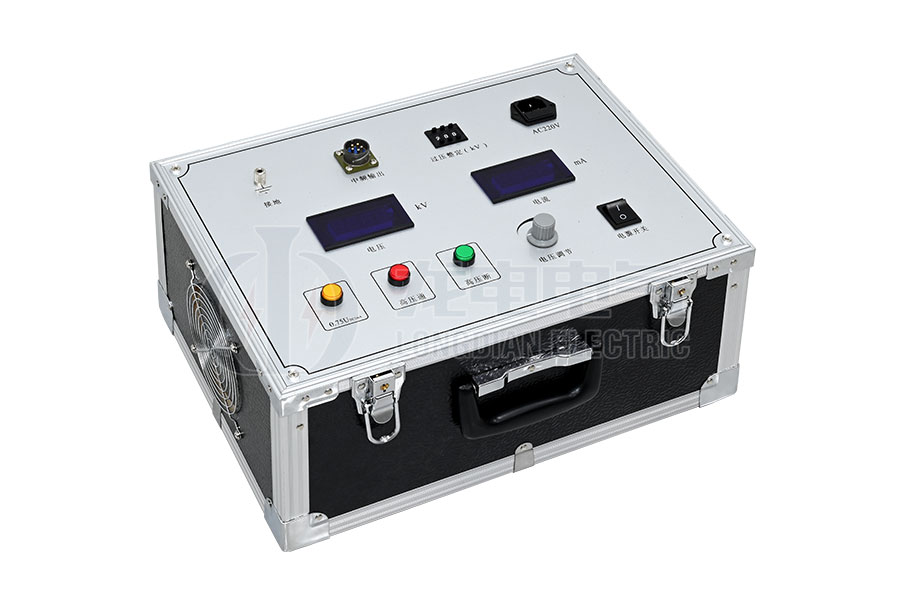

◆ 機箱采用鋁合金機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
